サーキュレータ
【MCi-Ｌシリーズ】サーキュレータ

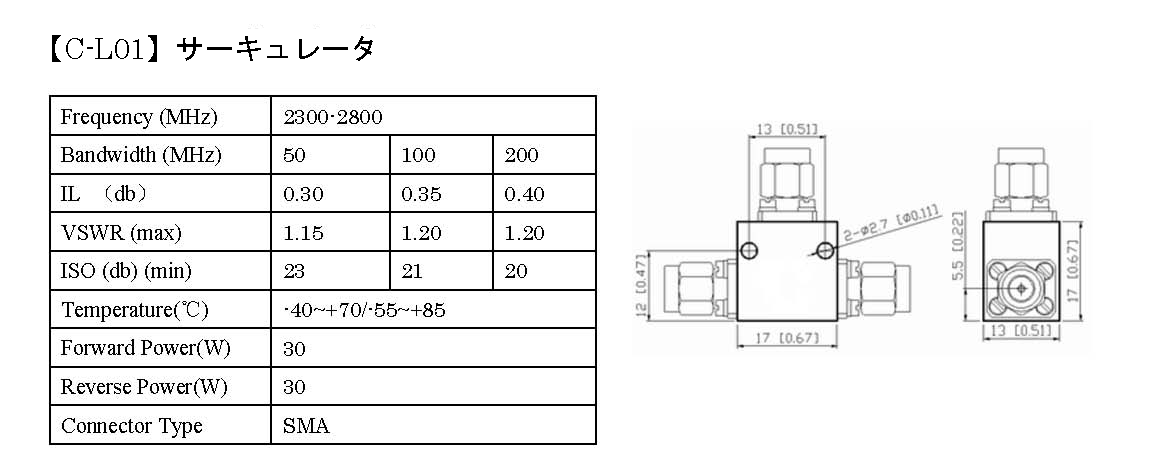

【MCi-L01】仕様
| 適用周波数（MHｚ) | 2300-2800 | ||
|---|---|---|---|
| 帯域幅（MHｚ） | 50 | 100 | 200 |
| IL（ｄB) | 0.30 | 0.35 | 0.40 |
| VSWR（max) | 1.15 | 1.20 | 1.20 |
| ISO(dB)(min) | 23 | 21 | 20 |
| 使用温度範囲(℃） | -40~+75/-55～+85 | ||
| Forward Power（W) | 30 | ||
| Reverse Power（W) | 30 | ||
| コネクタ | SMA | ||

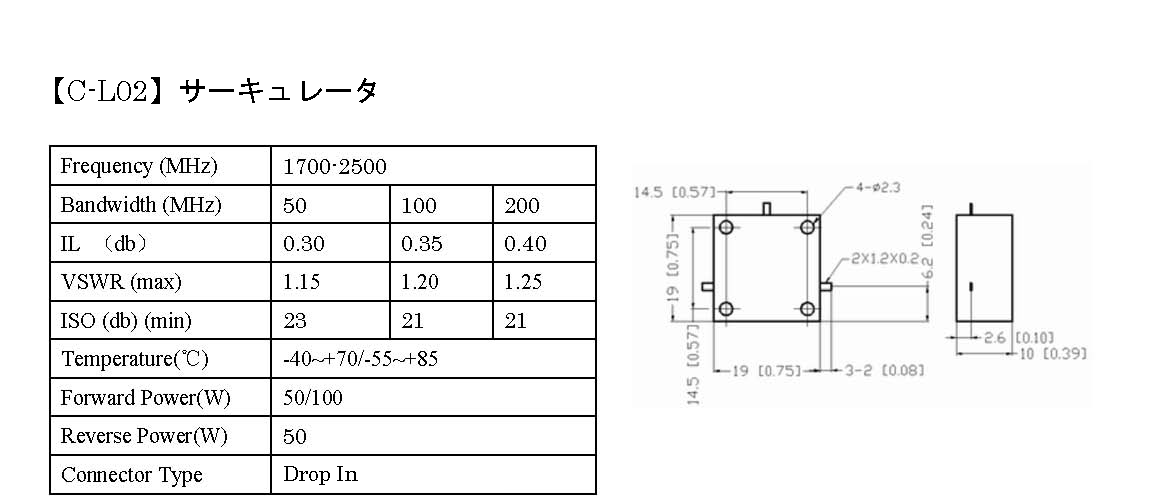

【MCi-L02】仕様
| 適用周波数（MHｚ) | 1700-2500 | ||
|---|---|---|---|
| 帯域幅（MHｚ） | 50 | 100 | 200 |
| IL（ｄB) | 0.30 | 0.35 | 0.40 |
| VSWR（max) | 1.15 | 1.20 | 1.25 |
| ISO(dB)(min) | 23 | 21 | 21 |
| 使用温度範囲(℃） | -40~+75/-55～+85 | ||
| Forward Power（W) | 50/100 | ||
| Reverse Power（W) | 50 | ||
| コネクタ | Drop In | ||

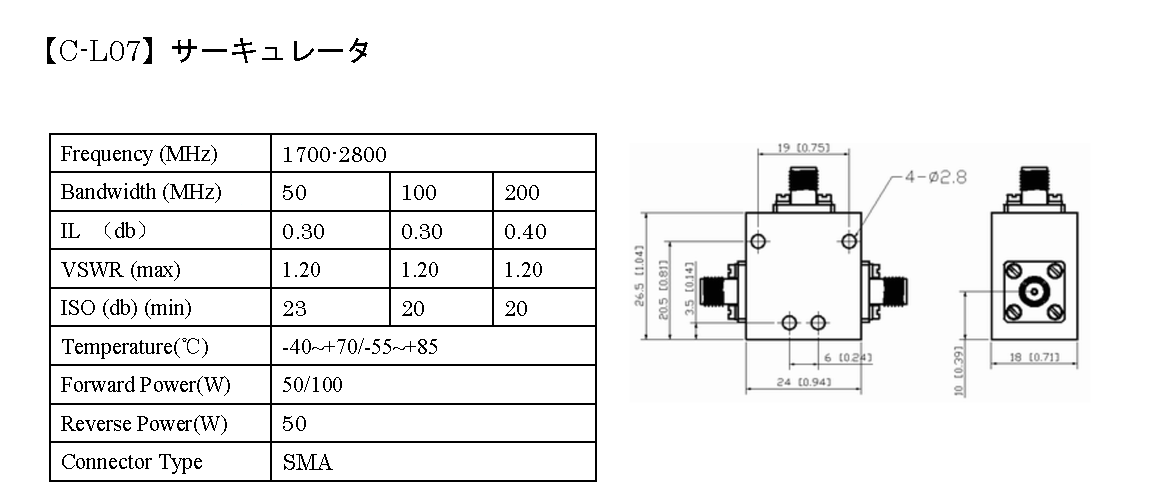

【MCi-L07】仕様
| 適用周波数（MHｚ) | 1700-2800 | ||
|---|---|---|---|
| 帯域幅（MHｚ） | 50 | 100 | 200 |
| IL（ｄB) | 0.30 | 0.30 | 0.40 |
| VSWR（max) | 1.20 | 1.20 | 1.25 |
| ISO(dB)(min) | 23 | 20 | 20 |
| 使用温度範囲(℃） | -40~+75/-55～+85 | ||
| Forward Power（W) | 50/100 | ||
| Reverse Power（W) | 50 | ||
| コネクタ | SMA | ||

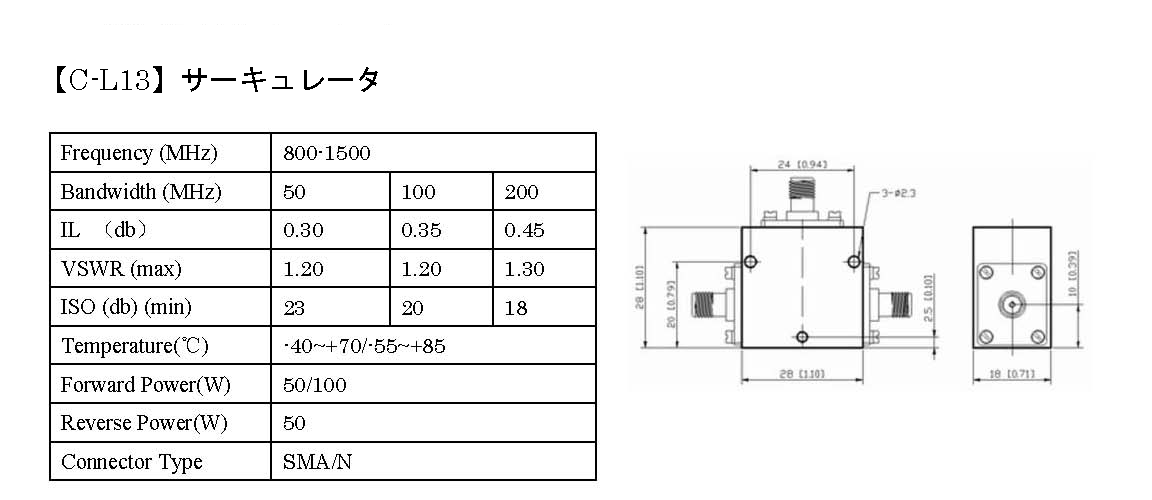

【MCi-L13】仕様
| 適用周波数（MHｚ) | 800-1500 | ||
|---|---|---|---|
| 帯域幅（MHｚ） | 50 | 100 | 200 |
| IL（ｄB) | 0.30 | 0.35 | 0.45 |
| VSWR（max) | 1.20 | 1.20 | 1.30 |
| ISO(dB)(min) | 23 | 20 | 18 |
| 使用温度範囲(℃） | -40~+75/-55～+85 | ||
| Forward Power（W) | 50/100 | ||
| Reverse Power（W) | 50 | ||
| コネクタ | SMA,N | ||

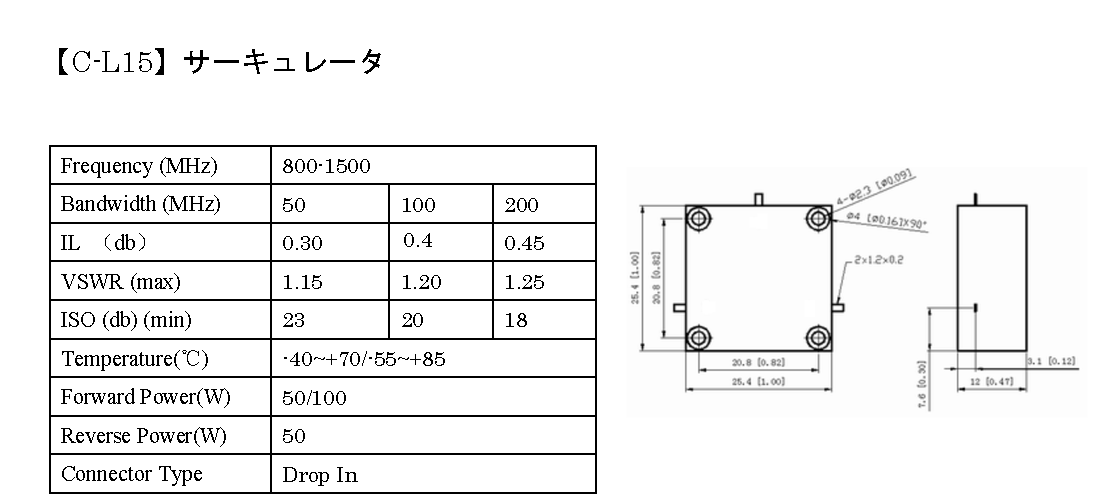

【MCi-L15】仕様
| 適用周波数（MHｚ) | 800-1500 | ||
|---|---|---|---|
| 帯域幅（MHｚ） | 50 | 100 | 200 |
| IL（ｄB) | 0.30 | 0.4 | 0.45 |
| VSWR（max) | 1.15 | 1.20 | 1.25 |
| ISO(dB)(min) | 23 | 20 | 18 |
| 使用温度範囲(℃） | -40~+75/-55～+85 | ||
| Forward Power（W) | 50/100 | ||
| Reverse Power（W) | 50 | ||
| コネクタ | Drop In | ||
